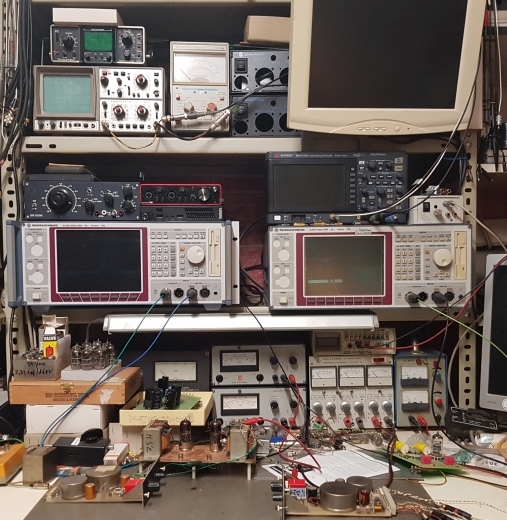

.....oder dritte Version . So genau weiß ich das garnicht mehr . Dies ist jedenfalls für mich die endgültige Version , an der ich nix mehr ändere . Erstmal ein Bild von meinem Messplatz , mit dem die folgenden Messungen gemacht sind .

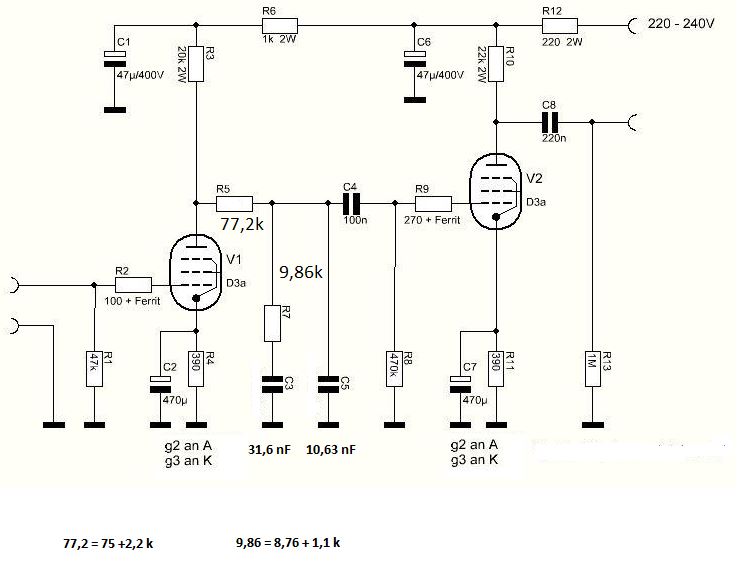

Hier ist der neue Schaltplan mit geänderten , optimierten Bauteilen für die RIAA .

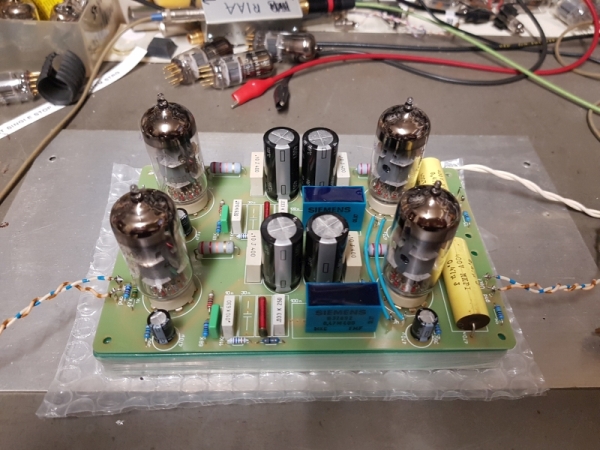

Die Platine sieht jetzt so aus .
Rest folgt ,
mfG , A.

Hier noch ein paar Messungen .

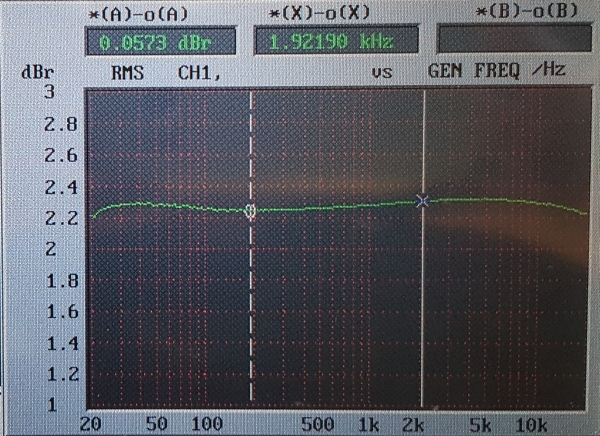

Frequenzgang :

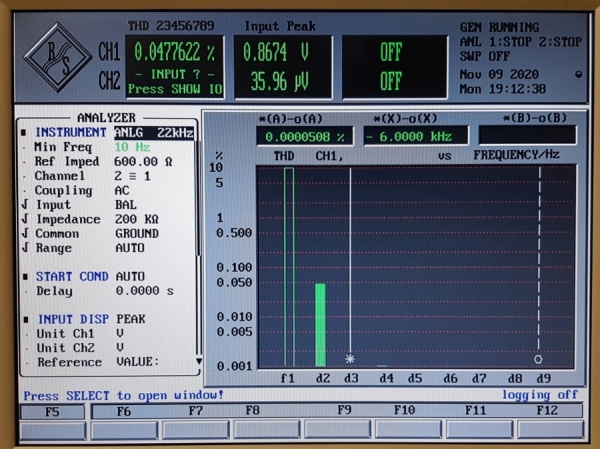

...und Klirr
MfG , A .

Eingebaut sieht das dann so aus , Netzteil ist extern und auch für andere Schaltungen verwendbar .
MfG , A .

Hallo Alex,

dann werd ich mal auf den aktuellen Stand updaten. Danke für die Info.

LG
Martin

Hallo Martin ,
mach das . Mit den alten Werten gab es einen , wenn auch geringen Bassabfall . Damals hatte ich noch nicht diese Messmöglichkeiten die ich heute habe .
MfG , Alexander .

Hallo ,

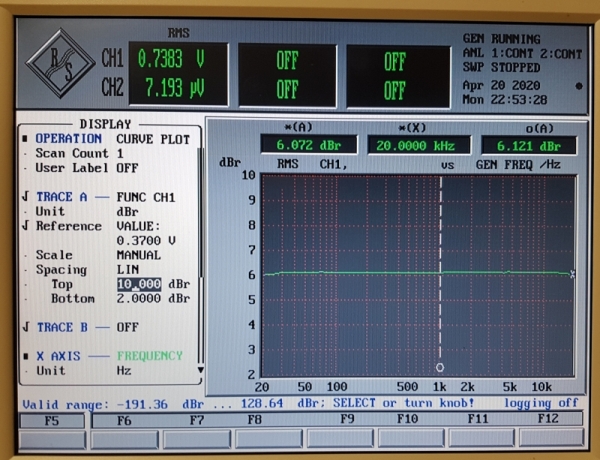

hier noch eine Messung für die ev . Interessierten , RIAA Frequenzgang mit 0,2 dB !!! Auflösung .
MfG , Alexander .

Hallo Alex,

was unterscheidet denn diese Version von der vorangegangen Versionen und was macht diese Version besser als die anderen?

Viele Grüße

Tom

Hallo Tom ,
die Bauteile in der RIAA sind geändert , da wie ich oben schon schrieb , die erste Version einen leichten Bassabfall hatte .
MfG , Alexander .

Danke Alex!
