Röhren-Phonovorverstärker im Eigenbau von Reinhard Hoffmann

Kawabundisch · Beitrag von **Kawabundisch** » Do 4. Mai 2006, 10:17

Hi, das nenne ich Kundenservice da kann sich mancher eine Scheibe abschneiden.
Gruß Bernd

knochenjack · Beitrag von **knochenjack** » Do 4. Mai 2006, 10:58

dem kannich nur beipfliuchten hut ab, wie hast du denn die Masserverkablung gemacht, beim mir ging es am allerbesten wenn ich den groundanschluss lehr lasse und die tonarmmasse direkt in die masse des netzanschlusses. vielleicht hilfts ja

gruß

simon

Morfeus · Beitrag von **Morfeus** » Do 4. Mai 2006, 22:27

knochenjack hat geschrieben:dem kannich nur beipfliuchten hut ab, wie hast du denn die Masserverkablung gemacht, beim mir ging es am allerbesten wenn ich den groundanschluss lehr lasse und die tonarmmasse direkt in die masse des netzanschlusses. vielleicht hilfts ja

gruß

simon

Hallo Simon,

das hängt wohl sehr vom Plattenspieler ab. Mein alter Yamaha wollte unbedingt einen Masseanschluss damit nix brummte, mein Rega P3 macht auch ohne keinerlei Brumm...

Gruß,
Heinz

SDJungle · Beitrag von **SDJungle** » Do 4. Mai 2006, 23:39

So issed...mein Scheu Cantus dürfte beim Thema Massekabel nur in schallendes Gelächter ausfallen...

Gruß
STefan

cloude · Beitrag von **cloude** » Fr 5. Mai 2006, 04:28

Hallo,

habe ich das richtig verstanden, das man die die Röhren ohne Änderungen einfach von der anderen Seite einlöten kann? Ich würde nämlich gerne nur die Röhren sichtbar machen, keine Kondensatoren unsw. Oder muss ich nochwas ändern???

Danke

Erzkanzler · Beitrag von **Erzkanzler** » Fr 5. Mai 2006, 08:13

Moin,

Du hast richtig verstanden.

Grüße
Martin

Erzkanzler · Beitrag von **Erzkanzler** » Fr 5. Mai 2006, 12:56

Moin Zusammen,

für die Nichtelektriker hier die Jumperstellungen:


Grüße
Martin

Kawabundisch · Beitrag von **Kawabundisch** » Fr 5. Mai 2006, 16:59

Hi, ich habe noch garnicht entdeckt das dort so viele Jumper drinnen sind

.
Gruß Bernd ,der nach einem Kurst auf der Volkshochschule (der kleine Aushilfselektriker) Ausschau hält

Kawabundisch · Beitrag von **Kawabundisch** » Fr 5. Mai 2006, 17:04

Hallo Martin, wie müssen die Jumper beim MM und wie beim Mc aussehen, da würde ein Bild für MM und eines für MC schon helfen. Wenigstens mir,da aus deinem Bild nicht hervorgeht(ich sehe es nicht) was bei MM und MC der Unterschied ist. Also wenn es nicht zu viel Mühe macht ,könntest du eines für MM und eines für MC einstellen

Gruß Bernd

hbhifi · Beitrag von **hbhifi** » Fr 5. Mai 2006, 17:48

Hi Bernd!
Die Zeichnung von Martin ist etwas missverständlich, weil in der Tat nicht so viele Jumper auf dem Board wie da eingezeichnet sind

-
Also Der "Viererblock" (oben) ist nur einmal da, und Martin hat die Steckposition einmal für MM und einmal für MC (darunter) eingezeichnet.
Gleiches gilt für die Impedanz-Steckbrücken. Den Achterblock gibt's auch nur einmal pro Kanal, die drei Varianten sind alternativ zu verstehen.

Erzkanzler · Beitrag von **Erzkanzler** » Fr 5. Mai 2006, 17:49

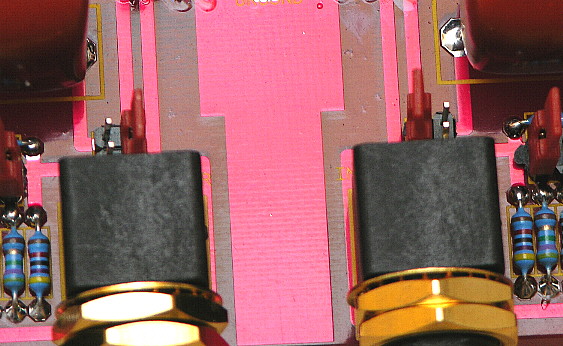

MM

MC

Erzkanzler · Beitrag von **Erzkanzler** » Fr 5. Mai 2006, 21:41

Moin Zusammen,

was macht der Baufortschritt? Laufen die ersten Geräte schon zur Zufriedenheit oder gibt es noch größere Probleme?

Grüße
Martin

hbhifi · Beitrag von **hbhifi** » Fr 5. Mai 2006, 22:31

Habe meine Platine gerade mal zusammengelötet - aber noch nicht in Betrieb genommen. Kleine Manöverkritik nur zum Aufbau:

1. Die Cinchbuchesen sitzen nicht nahe genug am Rand der Platine. Die inneren Befestigungsmuttern sind deshalb nur verdrehbar, wenn man die Buchsen nicht bündig auf der Platine montiert, sondern etwas höher stehen lässt. Außerdem ist man da durch etwas bei der Materialstärke für die Rückwand eingeschränkt.

2. Beim Umstecken der MM/MC-Jumper für den rechten Kanal bricht man sich etwas die Ohren.

3. Fürs nächste Mal würde ich mir eine etwas andere Dokumentation wünschen. Ein Schaltbild mit Bauteilewerten hat durchaus Stil, ein Bestückungsplan mit eben solchen auch.

4. Für einen Bausatz, den auch weniger Erfahrene problemlos zusammen bekommen sollen, wäre ein anderer Bestückungsaufdruck wünschenswert. Die Einbaulage der Gleichrichter ist kaum zu erkennen, die Polaritätskennzeichnung der Elkos ist nicht immer gut zu sehen oder von Lötaugen verdeckt. Kurz gesagt: Reinhard, schmeiß dein komisches Layoutprogramm weg und nimm Eagle

.

5. Ich hätt' auch gerne so fette blaue BC-Elkos gehabt und nicht die mickrigen Nippon Chemicons

. Hätte beim EInbau mit heraus stehenden Röhren und Elkos besser ausgesehen (das ist aber nicht ernthaft eine Kritik).

Alles in allem gefällt mir das Ganze bislang seeeeehr gut, ich bitte meine Anmerkungen als konstruktive Kritik an KLeinigkeiten aufzufassen. Ich möchte mich auch mal bei Reinhard und Martin für die Mühen bedanken, dieses wirklich äußerst fair kalkulierte Projekta auf die Beine zu stellen.

rec · Beitrag von **rec** » Fr 5. Mai 2006, 23:00

Hallo!

ich glaube Martin hat seit 4 wochen nicht geschlafen!

thorupp · Beitrag von **thorupp** » Fr 5. Mai 2006, 23:03

Hallo,
eine kleine Anmerkung möchte ich auch geben.Keine Kritik,steht mir nicht zu.
Die Durchkontaktierungen für die Litzen des Trafos sind etwas zu klein geraten.Bei vorverzinnten Litzendrähten passen diese nicht mehr in die Bohrungen.
Die Elkos neben den Röhren sollten weiter nach außen verlegt werden um einen geraden Einbau zu ermöglichen.
Die senkrecht zu bestückenden 2 Watt R`s sind auch nicht unbedingt ( schön ).
Reinhard,bitte nur als Anregung verstehen.

audiosix · Beitrag von **audiosix** » Sa 6. Mai 2006, 09:25

Wenn die das beim Ing. Büro Friedrich hören das ich eine Target Vollversion wegschmeißen soll, werden die böse, ich auch.

Glaub mir Holger, das Programm kann viel mehr als ich.

Alles weitere habe ich für eine Folgeversion notiert und werde möglist alles einfließen lassen.

Reinhard

Kawabundisch · Beitrag von **Kawabundisch** » Sa 6. Mai 2006, 10:56

Hallo erst einmal ein Dank an Martin, alles wurde sauber verlötet und auch zum versenden eingepackt.
Den Vorverstärker werde ich morgen einmal an den Plattenspieler anschließen(hatte noch keine Zeit den Rest anzulöten).
Danke auch für die Bilder ,jetzt habe sogar ich kappiert wie die Jumper zu sitzen haben.

Eine Frage an die Profis, welchen Wiederstand sollte ich für ein Ortofon Vinylmaster red MM und/oder für ein Denon DL110 MC einstellen.
Gruß Bernd

Morfeus · Beitrag von **Morfeus** » Sa 6. Mai 2006, 11:07

Kawabundisch hat geschrieben:Eine Frage an die Profis, welchen Wiederstand sollte ich für ein Ortofon Vinylmaster red MM und/oder für ein Denon DL110 MC einstellen.
Gruß Bernd

Hallo Bernd,

für den MM VM Red musst Du - falls ich es richtig verstanden habe - an der Standartbestückung nichts ändern, nur bei MC...

Mein Rega P3 hat auch den VM Red. Läuft prima.

Gruß,
Heinz

thorupp · Beitrag von **thorupp** » Sa 6. Mai 2006, 11:11

Hallo Bernd,

die Abschlußwiderstände sind für MC Systeme gedacht und sind auch nur in Betrieb wenn die beiden Steckbrücken für MC gesteckt sind.
Bei MM hast du 47 K fest.

audiosix · Beitrag von **audiosix** » Sa 6. Mai 2006, 12:52

Gehäuse

An alle die gefragt haben:

Gehäuse gibt es mit der Zeiten Serie, melde mich hier wenn s soweit ist.

Reinhard
