Kleiner DIY-Dreher / aka Erzkanzler PS (Blaubärchen)

[Erzkanzler]

Hallo Zusammen,

nun der zweite Teil der Trilogie, ein kleiner Einsteigerdreher.
Meine 16jährige Tochter nöhlt schon seit Weihnachten rum das sie einen eigenen Plattenspieler haben möchte. Am liebsten hätte sie meinen alten schwarzen Brettchendreher abgegriffen, aber dafür waren mir die verbauten Teile doch zu schade… wissend wie wankelmütig Kinder sind.

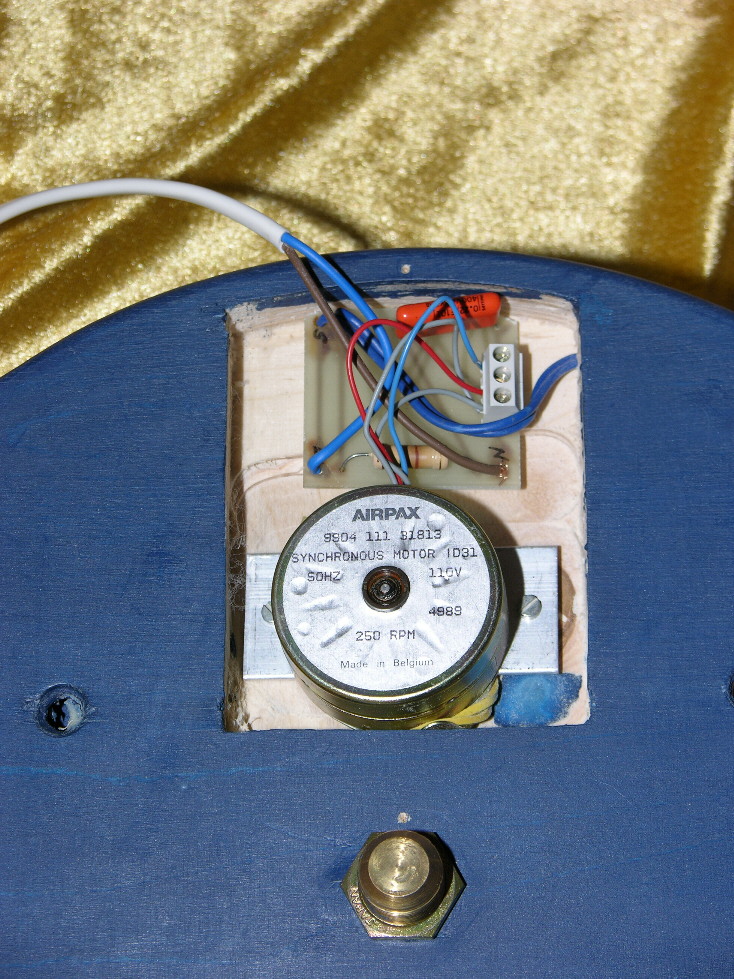

In meinem Fundus fand ich dann noch einen alten Airpax-Motor mit Pulley und Elektronikplatine und eine Lagereinheit von einem Rega 3. Vor Jahren mal bei ebay.co.uk für zusammen 30 EUR ersteigert und als Reserve in die Ecke gepackt. Sogar eine originale Elektronikabdeckung war noch dabei. Ein Rega 250 liegt hier auch noch rum, also mit ins Paket. Dann entweder ein vorhandener Rega-Glasteller oder ein weißer aus Acryl? Mal schaun.

Nächster Punkt, meine Tochter hat keinen Platz für einen Dreher, also muss das Teil so klein wie möglich werden. Da ich noch die Zeichnungen für den alten schwarzen auf dem Rechner hatte, hab ich versucht die Kiste noch etwas zu komprimieren.

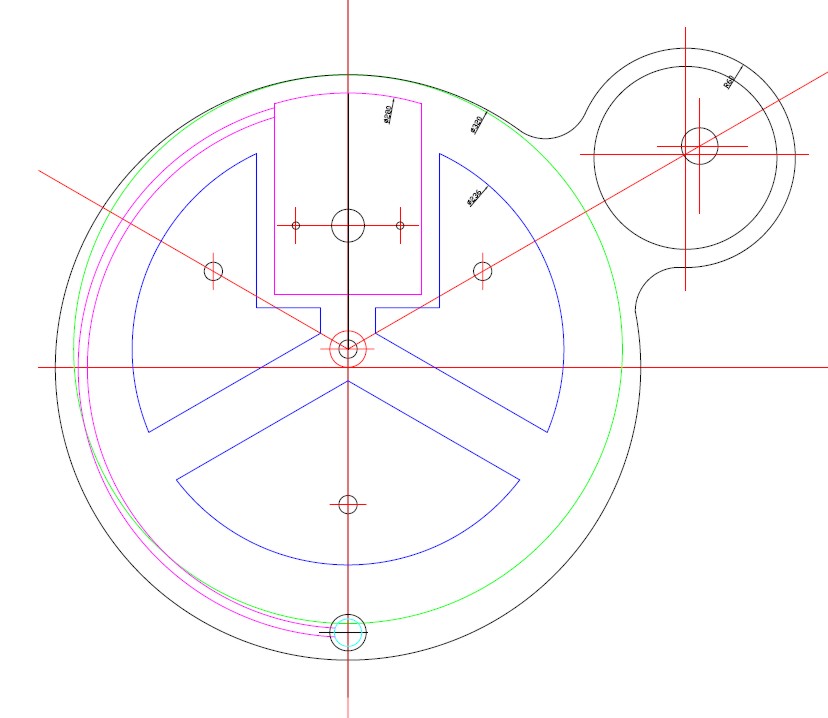

Die Basisplatte besteht aus 3 Lagen Birke-Multiplex in 9mm. Auch hier wieder für die mittlere Lage in Blau die Bleikammern, in den Magenta gezeichneten Kasten kommt Motor und Platine, in die linksseitig umlaufende Nut wird das Kabel für den Einschalter verlegt. Wer es noch schwerer möchte kann auch 2x 6,5mm und 1x 13m nehmen, dann passt mehr in die Bleikammern rein.


Die Basis war so schnell fertig, dass ich auf Fotos verzichtet habe. Ich hab nicht dran gedacht…

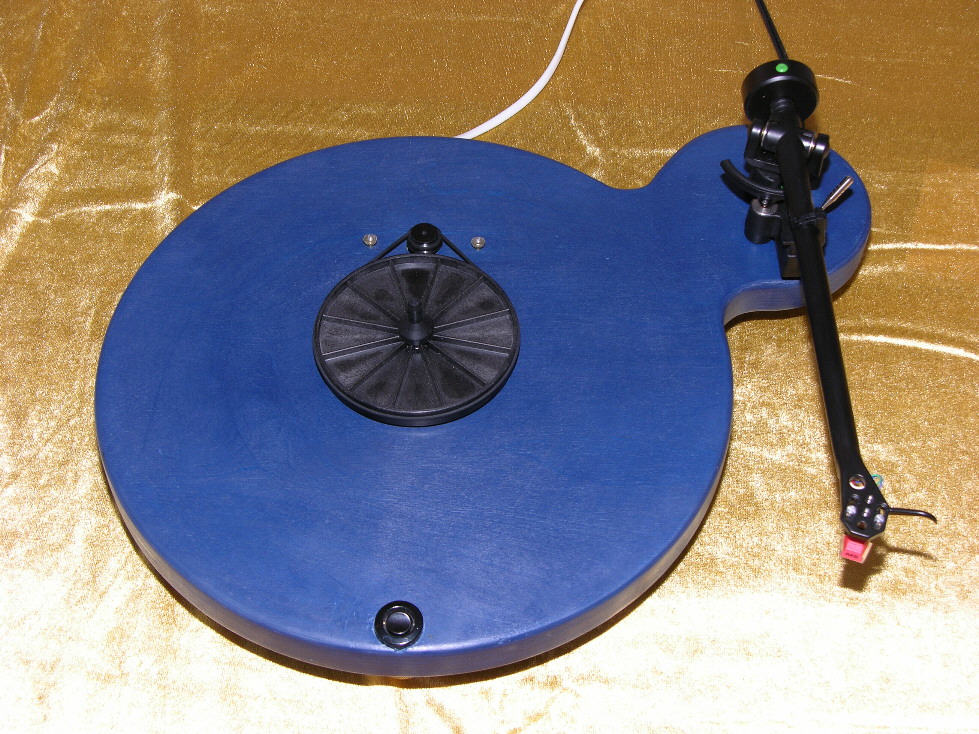

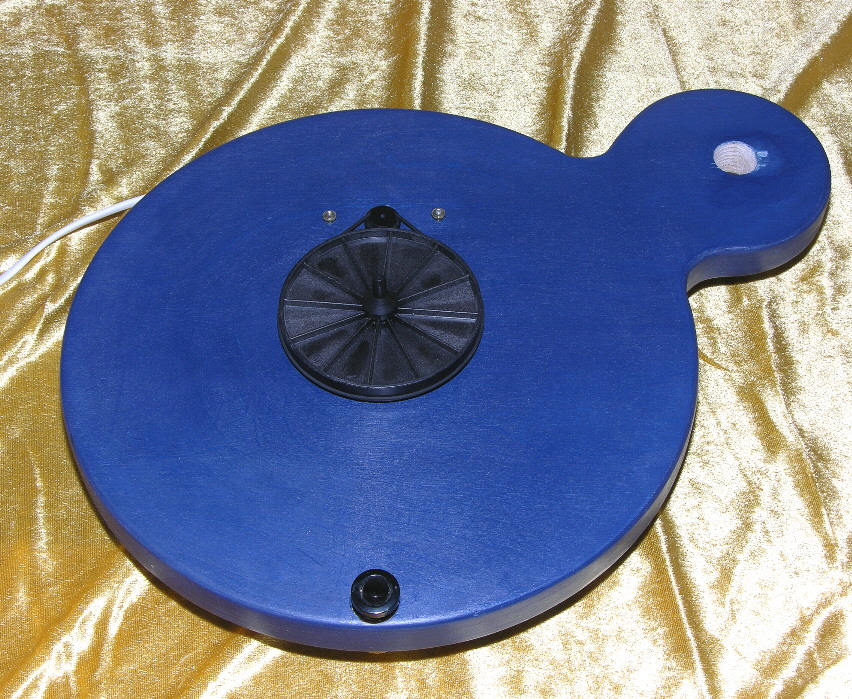

Hier das (fast) fertige Ergebnis im Design Blaubärchen…mein Kurze liebt Blau. Gebeizt und gewachst.




Morgen geht's hier weiter.

Grüße
Martin

[Thargor]

Das Ding hat jetzt schon Kultfaktor mal gucken, wie es weitergeht....

[frido_]

mein Kurze liebt Blau

Blau die Farbe der Hoffnung....die haben Kinder noch zu genüge.

Bis Morgen
Gruß Frido

[Analog_Tom]

Moin Martin,

oder soll ich besser sagen zweiter deutscher Plattenspielerpapst?

Bei Dir möchte man doch gerne Tochter oder in meinem Fall doch lieber Sohn sein, wenn der alte Herr einem so was schönes zusammenzimmert...

Bin schon mal gespannt wie es weiter geht und wie Nr. 3 aussieht!

Viele analoge Grüße

Tom

[China]

Ich dachte erst das wird eine Waage

[Erzkanzler]

Moin,

weiter geht es:

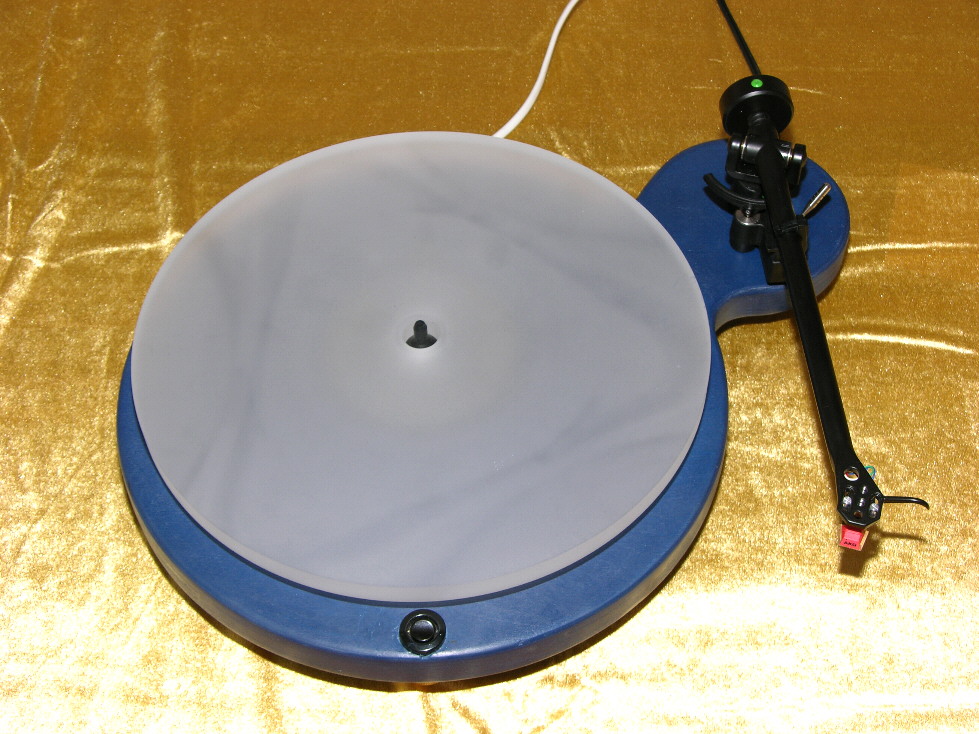

Die Wahl fiel dann auf den Acrylglasteller, das passt aber auch sehr gut zusammen. Jetzt fehlte nur noch ein Abtaster. Zum Testen und für die ersten Wochen sollte ein altes Goldring 800 ausreichen (müssen), erst mal muss ja ein Gefühl für die ordentliche Behandlung von Vinyl aufgebaut werden. Danach gibt’s was Gescheites. Dachte ich. Das Goldring klang so scheußlich, das ich ein neues AKG P10E opfern musste.

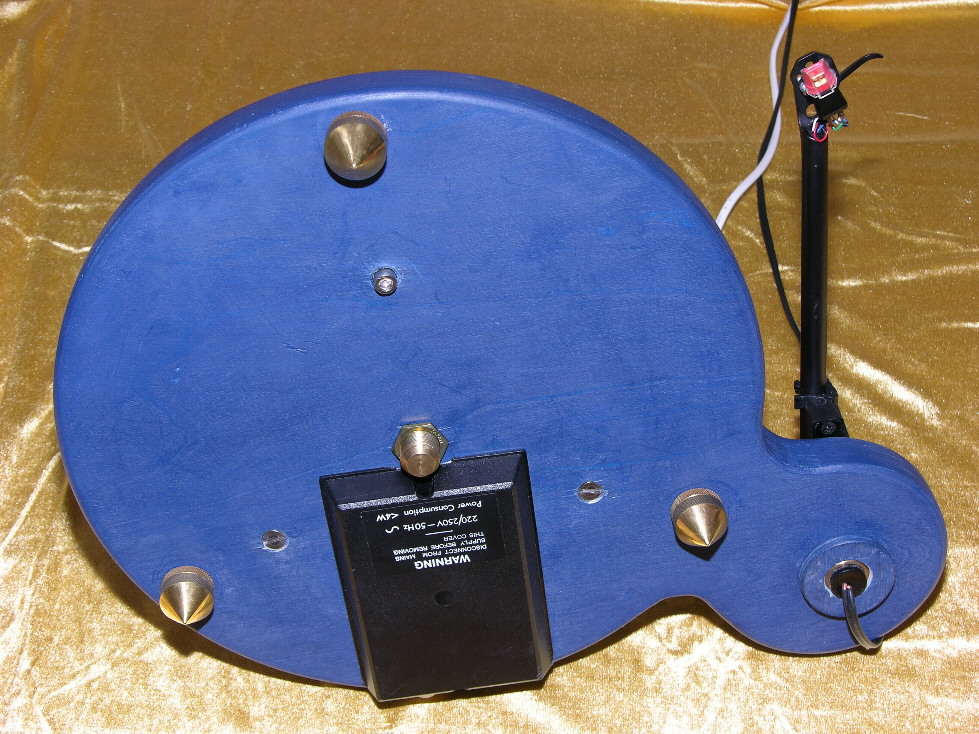

Die 3 Schrauben verschließen die Bleiwerke





Ob das jetzt unbedingt ein Dreher für Einsteiger ist lass ich mal dahingestellt. Ein alternativer Thores TD14x oder 16x kommt mit den Gegebenheiten in unserer Wohnung definitiv nicht klar, das hatten wir schon zu genüge. Das Rega-Puzzle nimmt die Dielenböden wesentlich gelassener, insofern hat sich die Mehrausgabe (die ja keine war) durchaus gelohnt.

Klingt auf jeden Fall am Sansui AU317 ganz ordentlich.
Und meine Kurze strahlt. Mal abwarten wie lange der Enthusiasmus anhält.

Falls jemand Interessen an den Bauzeichnungen hat, die liegen als Autocad-File sowie als PDF in 1:1 vor und können gerne für den Eigenbedarf weiterverwendet werden.

Bauzeit ca. 4h.

Grüße
Martin

[Tom_H]

Hi Martin,
da hast Du ja was ordentliches zusammen- geschustert.
Zumindest von der Zusammenstellung her müsste er ja ganz ordentlich klingen.

Aber warum klingt ein Goldring 1042 (oder kleiner) am Rega Arm nicht? Das wäre das erst mal.
Ich erinnere mich daran das genau das früher die Kombination war. Sowohl der Rega P2/P3 und der Radius, als auch der Systemdeck und der LPT wurden mit genau dieser Kombination immer vorgeführt.

[Erzkanzler]

Moin Thomas,

das war ein Goldring 800... und wohl völlig abgenudelt.
Mit den neuen Goldrings soll das eine optimale Kombination sein.
Werde dann ggf. nachrüsten müssen.

Grüße
Martin

[Tom_H]

Werde dann ggf. nachrüsten müssen.

Grüße
Martin

Alina, sag Danke.....




BTW: Im Zusammenhang das es "Armmäßig" preiswert und gut sein soll, würde mir noch der VIVID One einfallen...............

[Erzkanzler]

BTW: Im Zusammenhang das es "Armmäßig" preiswert und gut sein soll, würde mir noch der VIVID One einfallen...............

Ja, wäre eine Alternative. Aber den 250er bekommt man mittlerweile nachgeworfen. Dieser hier hat einen Hunderter gekostet.

Grüße
Martin

[Tubes]

Aber den 250er bekommt man mittlerweile nachgeworfen. Diese hier hat einen Hunderter gekostet.

Grüße
Martin

Ich habe auch schon überlegt, den 250er mit einem Mono-TA an die PV zu schrauben.
