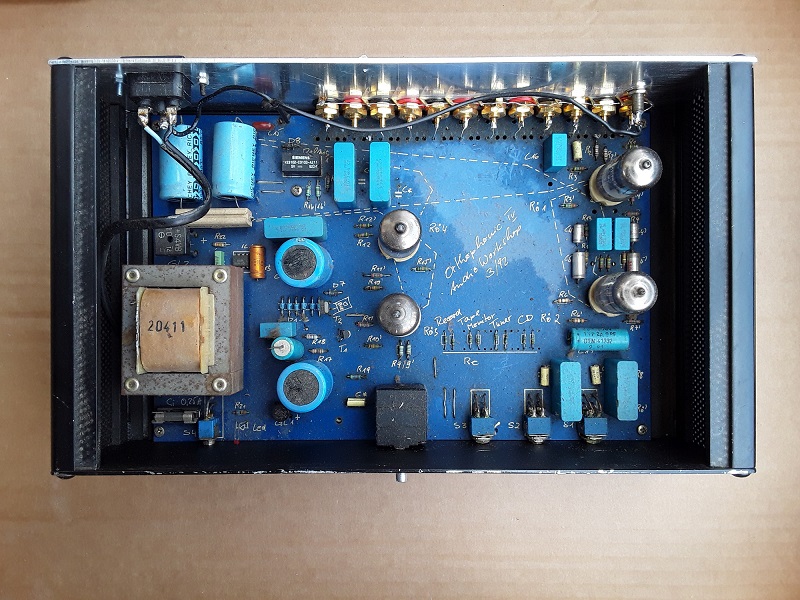

Hallo zusammen, leider ist die Seite von Frank Raphael nicht mehr online, weshalb ich hier nach Unterlagen zur Ortophonic IV Vorstufe frage. Bei meinem Dachbodenfund scheint eine er beiden Vorstufenröhren (2 AEG in der Vorstufe und 2 Siemens im Phonopre) defekt zu sein ... bin gespannt, wie das Teil...

Hallo Martin,

danke - Olli (der einen hatte) scheint ja nicht mehr dabei zu sein ... ich bekomme jetzt die Mk II Version mit Siemens EL34 - bin mal gespannt.

Hallo zusammen,

hat jemand zufällig noch eine Kopie des Schaltplans für die CT-15? Idealerweise für die Mk ll ...

Danke Frank

Kann mir jemand eine Übersicht über Trio Kenwood Röhrenverstärker nennen - gab es einen Trio 81 oder 82 ?

Mir ist ein vom Fachmann generalüberholter AMC CVT 3030 mit neuen gematchten Röhren angeboten worden - was ist so ein Teil wert und was taugt dieser Hybridamp?

Kennt jemand diesen kleinen Röhren-Vorverstärker? Gefällt mir von der Größe her sehr gut, aber welcher "Hersteller" steckt dahinter (der Verkäufer hat davon ja mehrere gebaut)?

Klingt nach Brummschleife - lass mal die Erdungkabel selektive weg ...

Um die Relais-Schaltung (Leiterbahnen leider unter der Platine) nachvollziehen zu können, habe ich mal die angegebenen MC-Eingangswiderstände gemessen: Auf der Platine lassen sich die Werte 47-100-228-430-900-1350Ohm tatsächlich recht genau messen (ich messe dazu auf beiden Seiten von R101), an den ...

Habe in der Suche nix gefunden (vielleicht zu blöd): Wie sind Modern-Classic CT-15 Endstufen einzuschätzen ... sehen spannend aus (habe ich bei Frühlingsluft gesehen)? [img:220:148]http://www.springair.de/images/medium/32899.jpg[/img] Und wenn ich schon frage: Wo liegt denn der Unterschied zwischen ...

Stimmt, der Elektor klingt im MC-Modus fabelhaft und im Elektorartikel steht "eigentlich muss dieser Wert in der Größenordnung von 100 bis 200uF liegen [...] wir aber keine Elkos in den Signalweg legen wollten, haben wir solange mit Kondensatorwerten experimentiert, bis ein brauchbarer Kompromi...

Hallo Norbert, dass sie das kann ... bin ich absolut nicht sicher, aber ich bin sehr aufmerksam und lerne gerne dazu - Reinhard hat oben gemeint ... "Bei Grenzfrequenz ist die Amplitude auf 70,7% Wenn du Fu auf 10 Hz legst beginnt der Abfall bei 40 Hz. " ... daher dachte ich, dass fu 15Hz ...

Ok, das habe ich verstanden: habe mal nachgerechnet und der Kathodenvorwiderstand variiert sonst ja zwischen 100-1000 Ohm, d.h. er wäre nun zwischen 27 und 2,7 mal höher bzw. die Kathodenspannung entsprechend niedriger ... Allerdings wäre fu mit 100uF bei 100 Ohm aber immernoch 15Hz, erst ab 200uF k...

@Thomas: hitzebständig ist Acryl und für mich Nichtmetaller sollte es einfach sein, einige Lüftungslöcher zu bohren (mit Schablone sogar ordentlich). @Reinhard: danke, das habe ich nun übersehen, da ich nur den Ausschnitt betrachtet habe - wie wäre dann diese Version? Da sind die Widerstände vorgesc...

Na denn, ich werde - wie oben geschrieben - mal testen, ob sich Deine vorbildliche Arbeit nicht auch sehen lassen kann ... und Mikrophonieeffekte sollte es bei einem 4mm Acryldeckel keine geben. Vor allem bin ich aber gespannt, ob sich diese - bisher - virtuelle Modifikation real auch so positiv aus...

Da die Werte (laut Thomas) als 47 - 100 - 228 (mit dem hatten wir oben ja gerechnet) - 430 - 900 - 1000 Ohm geschaltet sind, kommt man mit 47 Ohm ja auf ein fu = 72Hz (!) ... das kann ja gar nicht sein und würde erklären, warum das Teil mit MC etwas komisch geklungen hat ... habe nun den Schaltplan ...

Danke Dir, habe mal geschaut und MKPs mit 68uF gibt's nicht unter 20,- ... die Sanyo Oscon finde ich allerdings nur für niedrige Spannungen (bis 25V) - reicht das?

Elna und Black Gate gibt's beide mit 100uF 50V ... den Elna für <1,- den Black Gate für 9,50

@Reinhard: Bei wieviel Hz sollte Deiner Meinung nach fu denn liegen - unter 10Hz oder?

Welchen Typ Folie würdest Du mir empfehlen? Eigentlich müsste ein Wechsel der Elkos gegen egal welchen Folienkondensator hörbar sein, oder?

@Reinhard: muss ich nicht berücksichtigen, dass da noch ein Widerstand parallel zu den geschalteten liegt? Ich komme mit dem 2K7 und dem 250R nämlich auf einen Rges von 229Ohm ... also mit 47uF auf ein fu = 14,8Hz und mit 80uF komme ich auf fu = 8,7Hz ... dann irgendwo dazwischen, oder? @Ole: wenn i...

Hallo zusammen, da ich inzwischen diesen wunderbaren Phonopre erworben habe, einen meiner CD-Player mit dem Beag Klimo und den anderen mit einem Musical Fidelity "abschließe" und neben dem Tripath auch mit einem Dynavox verstärke, bin ich auch öfter hier zu Gast - habe ich mich anfänglich ...
